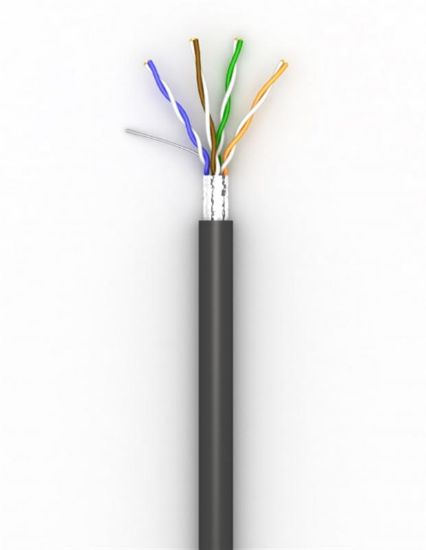

Кабель для зовнішньої прокладки OK-Net (OKOFTP051305) КППЭ-ВП (100) FTP, CAT5е, 4х2х0.51 мм, мідь, б

ЗАСТОСУВАННЯ
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт / с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт / с , Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт / с
ДОТРИМАННЯ ВИМОГ ISO / IEC 11801: 2002 EN 50173-1: 2002 ANSI / TIA / EIA-568-B.2-2001 IEC 61156-5: 2002 ТУ У 31.3-05758730-020-2002

КОНСТРУКЦІЯ
1) Струмопровідна жила: мідний м’який дріт. Діаметр: 0,51 мм (24 AWG).
2) Ізоляція: поліетилен. Діаметр провідника: 1,07 мм. Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом з Корделія.
3) Екран пари: алюмополімерная стрічка (металом всередину). Під екраном прокладен мідний луджений контактний дріт діаметром 0,4 мм.
4) Зовнішня оболонка: світлостабілізована поліетилен Колір оболонки: чорний Максимальний діаметр кабелю: 7,6 мм

УМОВИ ПРОКЛАДКИ ТА ЕКСПЛУАТАЦІЇ
Для зовнішньої прокладки в телефонній каналізації, в колекторах, шахтах, по стінах будівель. Експлуатація в умовах підвищених електромагнітних впливів при частотах до 100 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ
Температурний діапазон:
Під час монтажу -15 ° C ... +60 ° C
Після монтажу -50 ° C ... +60 ° C
Радіус вигину:
Під час монтажу не менше 10 x діаметрів кабелю
Після монтажу не менше 4 x діаметрів кабелю

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20 ° C
Розтягуючи зусилля не більше 85 Н
Опір постійному струму не більше 96 Ом / к
Опір ізоляції не менше 5 ГОм / км
Робоча ємність не більше 56 пФ / м
Швидкість поширення сигналу не менше 0,68 с
Затримка поширення сигналу не більше 534 + 36 / кв. кор.f нс / 100 м
Зміщення затримки на частоті: 100 МГц не більше 45 нс / 100 м
Хвильовий опір в діапазоні частот: 1-100 МГц 100 ± 10 Ом
Загасання по екрану в діапазоні частот: 30-100 МГц до 40 дБ
Випробувальна напруга між жилами, жилами і екраном (пост. Струм, 2 с) 2,5 кВ
Робоча напруга (пост. Струм) 72 В

Маркування
OK-net <рік випуску> FTP outdoor CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO / IEC 11801 100 OHM K-29 <метражна мітка>
